电加热蒸汽发生器组成结构与工作原理！

原标题：电加热蒸汽发生器组成结构与工作原理!

　　电加热蒸汽发生器工作原理

　　电加蒸汽发生器以电为能源，通过炉胆内电热管不断加热，将水变成蒸汽，并通过蒸汽对外传输热量，因此，可以说电蒸汽发生器是一种以电为能源的蒸汽锅炉。它主要由供水系统、自控系统、炉胆、加热系统、保护系统等组成，各部分单独运行，相互影响电加热蒸汽发生器工作原理

　　1、供水系统。通过一套自控装置确保运行过程中浮球或探针反馈并控制水泵的开启与闭合、供水量。随着蒸汽的输出，炉胆内水位不断下降，当处于中低水位时，水泵自动补水，到高水位时，水泵停止。

　　2、加热系统。产生蒸汽输出的同时，炉胆内加热管继续加热，不断产生蒸汽。

　　3、保护系统。当电加热蒸汽发生器发生漏电或出现故障时，设备立刻停止运行;遇到缺水提示时，能及时切断加热管电源，控制电路，防止加热管发生干烧损坏，同时发出缺水指示。

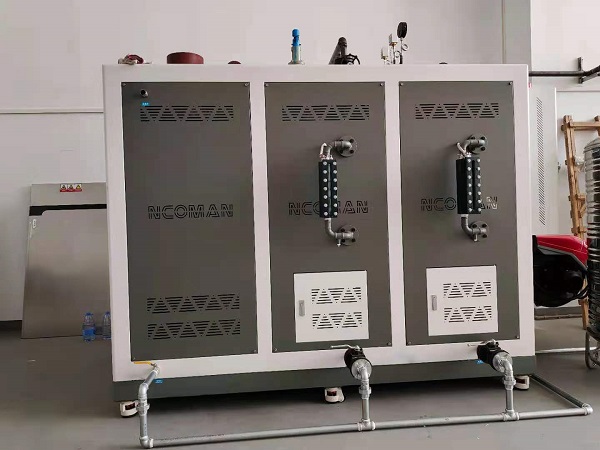

　　电加热蒸汽发生器组成结构

　　电加热蒸汽发生器结构简单，一键式操作，分段式控制，即使一段出现故障，另外几段还可以正常工作，如此可省去不少后期烦恼。电加热蒸汽发生器是一种自动连续地产生较高压力、蒸汽的微型锅炉，以电能为能源，无噪音、没有污染。

　　采用高品质加热管，表面热负荷低，热效率高，方便安装检修。可为工业用蒸汽熨斗、蒸汽整烫夹机提供所需的干燥蒸汽。电加热蒸汽发生器的结构由压力元件、加热管、电控箱、水泵、压力控制器、安全阀、水位电及、排污阀等组成。
